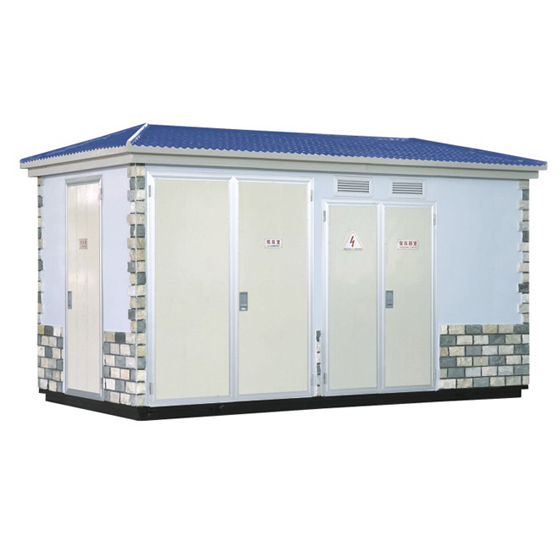

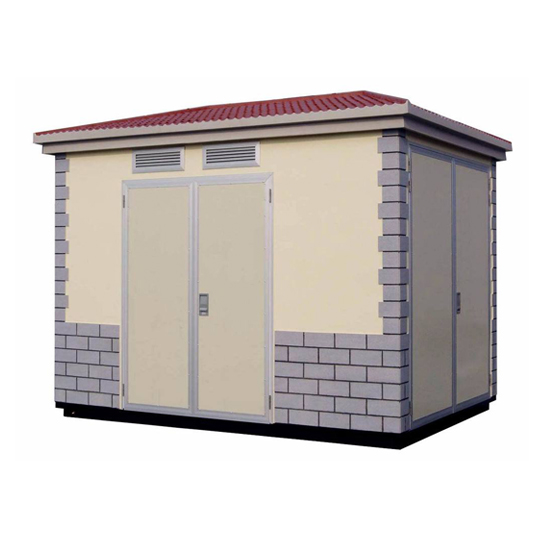

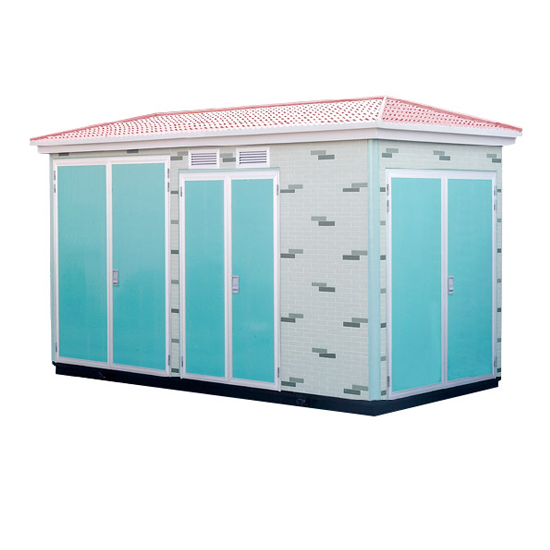

YBW-35KV環保型組合式變電站是一種將電壓開關設備、變壓器、低壓配電設備組裝成一體的成套性產品。它作為城市建設、生活小區、中小性工廠、礦山油田等用電部門的變配電設備，具有成套性強、體積小結構緊湊、可靠性高、現場安裝工作量小、安裝高度周期短，以及可移等特點。適當改變其外型和顏色、使之與環境適用，還可以起到美化環境的作用，是目前城鄉土建變配電站的替代產品和城網建設、改造的新型成套設備。

1、海拔高度：1000m及以下。

2、環境溫度：－25℃～+40℃。

3、風速：不超過35m/s。

4、空氣相對濕度：不超過90%（+25℃）。

5、地震水平加速度：不大于0.4m/s，垂直加速度：不大于0.2m/s。

6、使用地點：不應有導電灰塵及對金屬、絕緣物有害的腐性、易燃、易爆的危險物品。

7、安裝地點無劇烈震動，垂直斜度不大于3度。

1.變電站由高壓開關室、低壓開關室、性電保護室和變壓器室組成。高壓開關室、低壓開關室、繼電保護室外殼可采用鋁合金板、鋼板或復合板制作。鋁合金板表面經陽極氧化處理，增強了鋁合金板的耐腐蝕性強度。鋼板及鋼結構件都經疆化處理，復合板具有色彩鮮艷美觀并有絕熱、阻燃等特點。安壓器室不設封閉外殼構而高置安全網罩，既有利于空壓幕通風敏熱，又能確保人身和設備安全。

2.高壓開關室HV高壓開關室可裝JYNI-35。KYNI0-35開關柜或35KV負荷開關。35KV進線和出線方式用戶可自由選擇架空式電纜方式.

3.低壓開關室LV.當?shù)蛪簜?cè)為I0KV時，低壓開關室可安裝XGN2-1. KZNI-12、KYNI-12開關柜，HXGNII 10F、HXGN26 10(F)環網柜。

4.當?shù)蛡?cè)為0.4KV時，低壓開關室(為節省空間般不做低壓開關相)內安裝DWIST系列、ME系列M系列、F系列框架式斷式新路和D220系列、CM系列、H 系列。sE列塑殼空氣斷路器。

5.斷電保護室斷電保護室內安裝交流屏、直流屏、信號屏、保護屏。運動控制展(RTU)載波機屏或光纖終端機。

注:

根據用戶要求本變電站可采用常規格繼電器保護，也可采用變電站微機綜合自動化系統。

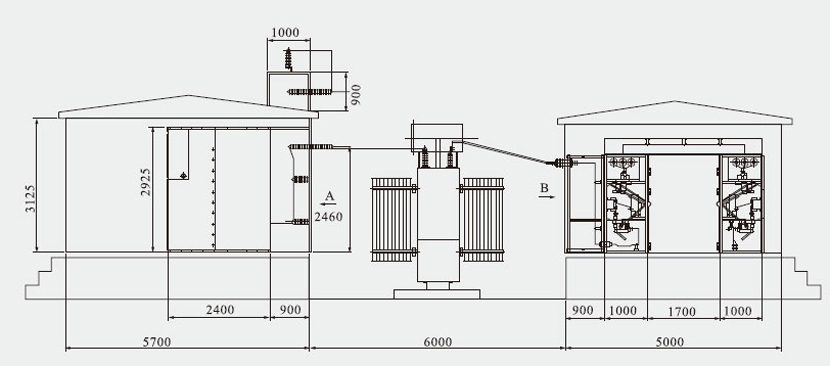

6.35KV變電站平面、立面布西示意圖見圖。
